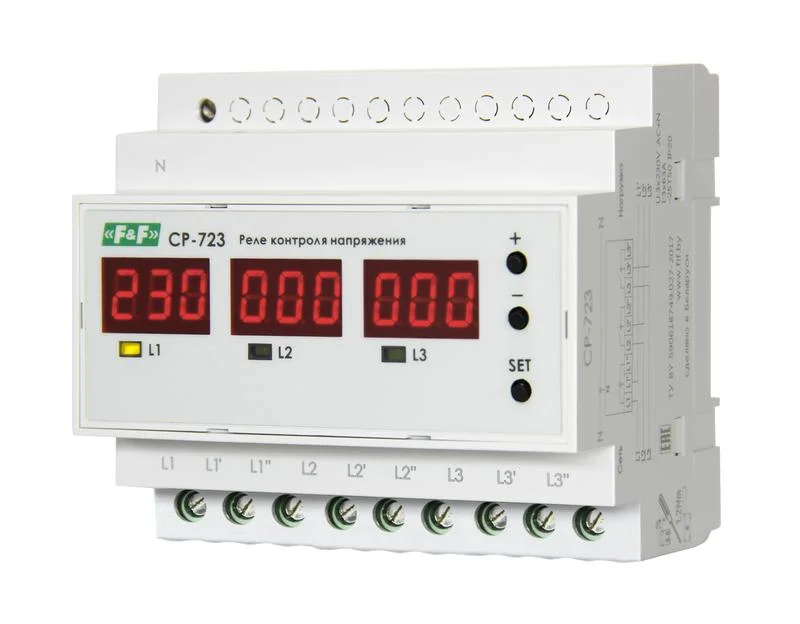

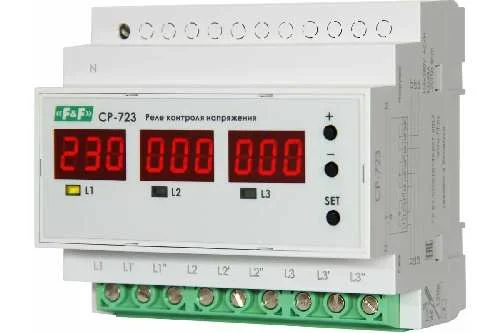

Реле контроля напряжения трехфазное многофункциональное CP-723 CP-723-63A EA04.009.015

Реле напряжения серии "CP"

Монтаж на DIN-рейку.

Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, асимметрии, нарушения

чередования фаз. Защита осуществляется путем отключения нагрузки от сети питания. Регистрирует предельные значения напряжения, а также тип произошедшей аварии, контролирует величину напряжения в питающей трехфазной сети переменного тока.

Реле контроля напряжения может работать в двух режимах:

Режим работы

- ТРЕХФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - в данном режиме производится контроль минимального/максимального напряжения, асимметрии фаз, контроль чередования /

«слипания» фаз. При выходе за пределы уставки выходные реле отключают потребителя от питающих фаз (всех трех).

- ОДНОФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - производится контроль минимального/максимального напряжения отдельно в каждой из фаз, при выходе его за пределы, отключается реле той фазы, в которой произошла авария. Каждая фаза может иметь индивидуальные настройки

напряжения и времени.

Особенности реле напряжения CP-723:

напряжение питания - 100...450V AC

максимальный ток нагрузки - 3х63 А;

контакты - 3NO;

нижний порог напряжений - 140...210

верхний порог напряжений - 240...300
